Comment raccorder WattOptimal à vos équipements. Un compteur Shelly (EM Gen1, EM Gen3 ou Pro EM) ou Refoss EM06P mesure le surplus ; selon la puissance, l'appareil est piloté directement par un actionneur Shelly ou via un contacteur. Schémas de principe pour cumulus, piscine, véhicule électrique et prise.
Avant de commencer : les schémas de cette page sont des schémas de principe. Toute intervention sur le 230 V se fait hors tension et, en cas de doute, par un électricien qualifié (norme NF C 15-100). Détails en bas de page. Vous préférez un professionnel ? Nous travaillons avec Prime Domotics, installateur domotique à Toulouse : demander une installation.
Deux façons de piloter
Le compteur (Shelly EM Gen1, EM Gen3, Pro EM ou Refoss EM06P) mesure toujours le surplus. Pour agir sur un équipement, deux montages selon sa puissance.
Fortes puissances
Via un contacteur
Le relais (du compteur ou d'un Shelly 1 Mini) commande la bobine d'un contacteur modulaire, qui alimente la charge. Indispensable au-delà de ce qu'un relais peut couper.
Cumulus, pompe de piscine, gros circuits
Relais 2 A → bobine du contacteur
Contacteur calibré à la charge (ex. 20–25 A)
Faibles puissances
Pilotage direct
Un actionneur Shelly coupe/alimente directement l'appareil, sans contacteur. Le plus simple : une prise pilotable Shelly Plug S, sans aucun branchement électrique.
Prise Shelly Plug S : branchez, c'est prêt
Shelly 1 Mini pour un petit circuit dédié
Idéal multi-équipements
Le matériel nécessaire
Ces appareils Shelly se détectent automatiquement sur votre Wi-Fi local. Un compteur (obligatoire, un seul au choix) mesure le surplus ; la plupart de ces modules disposent d'une sortie relais pour piloter directement un équipement (dans la limite du courant commutable) ou commander un contacteur pour les fortes puissances.

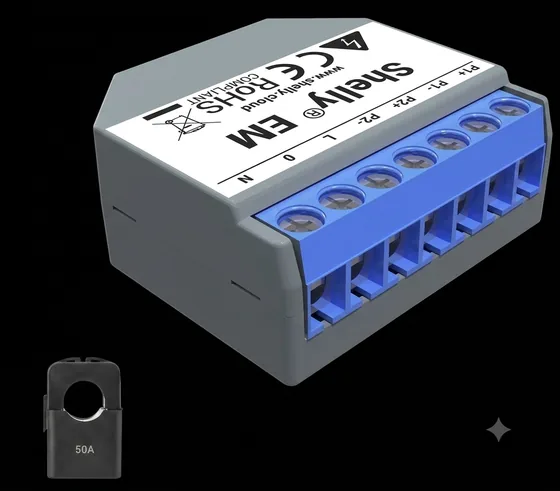

Compteur Shelly EM Gen1
Mesure le surplus (2 canaux, pince jusqu'à 50 A) et intègre un relais 2 A : pilote directement une faible charge ou un contacteur. Obligatoire (un au choix).

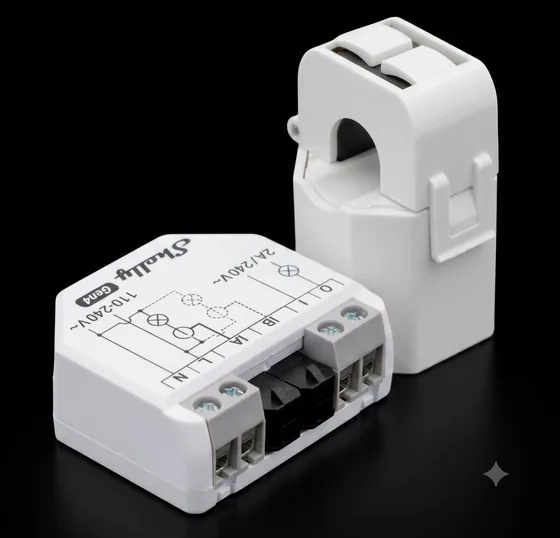

Compteur Shelly EM Gen3
Compteur compact 2 canaux, mesure par pince, Wi-Fi. Détecte le surplus injecté. Obligatoire (un au choix).

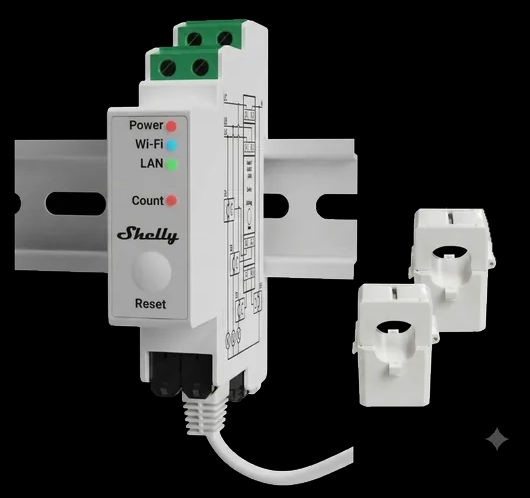

Compteur Shelly Pro EM
Compteur Wi-Fi sur rail DIN, mesure par 2 pinces, avec sortie relais : pilote directement un équipement ou un contacteur. Pour installation au tableau électrique. Obligatoire (un au choix).

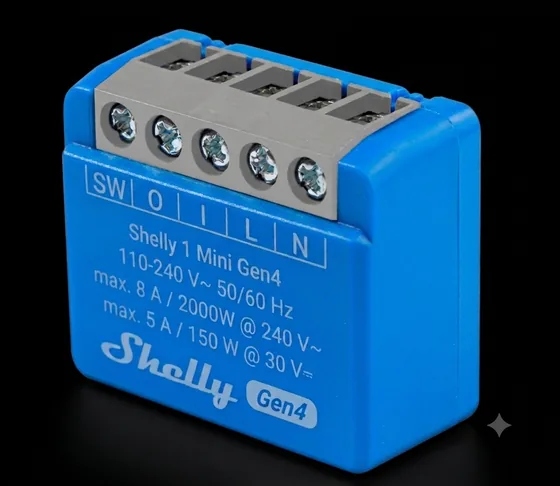

Actionneur Shelly 1 Mini Gen4 (option)
Sortie relais seule (sans mesure) : commande un contacteur ou une faible charge, derrière un interrupteur.
Actionneur Shelly Plug S Gen3 (option)
Prise pilotable 2-en-1 : sa sortie pilote l'appareil branché et mesure sa consommation. Aucun branchement électrique.
Contacteur modulaire
Pour les fortes puissances (cumulus, pompe). Calibré selon la charge (ex. 20–25 A), piloté par le relais du Shelly. Coupe/alimente l'équipement.
Disjoncteur dédié
Sur le tableau, calibré selon l'équipement (ex. 16/20 A), pour protéger le circuit piloté.
Le principe
Le Shelly EM mesure en continu ce que la maison importe ou injecte grâce à sa pince ampèremétrique. Son relais 2 A commande la bobine d'un contacteur, qui alimente votre équipement. Ce relais se ferme selon la programmation enregistrée dans le Shelly (plages calées sur les meilleurs créneaux solaires), sur un boost lancé depuis la tablette, ou en marche sur surplus (application ouverte).
Schéma de principe — commun aux trois cas.
Cumulus / chauffe-eau
Le surplus solaire chauffe l'eau au lieu d'être injecté gratuitement sur le réseau.
Le Shelly ferme la bobine du contacteur jour/nuit en parallèle du contact heures creuses d'EDF : le cumulus chauffe la nuit en heures creuses et, le jour, sur le surplus solaire. Sélecteur du contacteur sur Auto.
Couper le courant au tableau et vérifier l'absence de tension.
Repérer le contacteur jour/nuit du cumulus et le disjoncteur 2 A qui protège son circuit de commande (en ajouter un s'il n'existe pas).
Alimenter le Shelly 1 Mini Gen4 en phase/neutre (L/N) depuis ce disjoncteur 2 A.
Câbler sa sortie relais (contact sec I/O) en parallèle du contact heures creuses du Linky : les deux contacts alimentent la borne A1 de la bobine du contacteur. Le premier qui se ferme met le cumulus en chauffe.
Laisser le sélecteur du contacteur sur Auto (0 = arrêt forcé, I = marche forcée : dans ces deux positions, ni EDF ni le Shelly ne commandent plus le cumulus).
Connecter le Shelly au Wi-Fi local, l'ajouter dans l'application et programmer la plage de chauffe sur les meilleurs créneaux solaires (elle est enregistrée dans le Shelly).
Le compteur Shelly (EM, EM Gen3 ou Pro EM) qui mesure le surplus reste installé sur l'arrivée générale, comme décrit plus haut ; ce schéma ne montre que la commande du cumulus.
Les heures creuses EDF restent actives. Le contact heures creuses du Linky continue de commander le même contacteur : le jour, WattOptimal chauffe l'eau avec le surplus solaire ; la nuit, les heures creuses prennent le relais si besoin. Si l'eau est déjà chaude, le thermostat est satisfait et le ballon ne consomme presque rien ; après une journée grise, il complète. Vous gardez la garantie d'avoir de l'eau chaude, même sans soleil.
Piscine — filtration
La pompe de filtration tourne pendant les heures de plein soleil, sans sacrifier la durée minimale.
Le contacteur alimente la pompe de filtration pendant les plages programmées sur le pic de production.
Couper le courant au tableau et vérifier l'absence de tension.
Identifier le circuit de la pompe de filtration et prévoir un disjoncteur dédié.
Installer la pince CT du Shelly EM sur l'arrivée générale pour lire le surplus.
Alimenter le Shelly EM (L/N) et le connecter au Wi-Fi.
Câbler le relais 2 A du Shelly sur la bobine du contacteur de la pompe.
Faire passer l'alimentation de la pompe par le contacteur.
Dans l'app, programmer les plages de filtration aux heures de plein soleil, avec la durée minimale dont votre bassin a besoin.
Important : garantissez toujours la durée de filtration quotidienne minimale via la programmation ; le surplus vient en complément, pas en remplacement.
Véhicule électrique
Rechargez votre voiture avec votre surplus, via l'entrée de pilotage de votre borne.
Pour le VE, le Shelly agit sur l'entrée de commande/délestage de la borne, pas en coupant la charge.
Vérifier que votre borne dispose d'une entrée de pilotage / délestage (contact sec).
Couper le courant et travailler hors tension.
Installer la pince CT du Shelly EM sur l'arrivée générale.
Alimenter le Shelly EM (L/N) et le connecter au Wi-Fi.
Relier le relais du Shelly à l'entrée de commande de la borne (via contacteur/relais si besoin).
Dans l'app, programmer les plages de recharge sur les meilleurs créneaux solaires.
À vérifier : toutes les bornes ne se pilotent pas pareil. Cette fonction dépend du contact de commande disponible sur votre wallbox.
Prise / petit appareil — pilotage direct
La solution la plus simple, sans aucun branchement électrique : une prise pilotable Shelly Plug S. Idéale pour un appareil mobile branché sur prise (déshumidificateur, chargeur, petit ballon…).
Compteur Shelly
➜
WattOptimal Wi-Fi local
➜
Shelly Plug S mesure + relais
➜
Appareil
Aucun fil à toucher : le compteur lit le surplus, la prise coupe/alimente l'appareil sur commande de l'app.
Branchez le Shelly Plug S sur une prise murale, puis l'appareil sur le Plug S.
Connectez le Plug S à votre Wi-Fi local (assistant Shelly).
Dans WattOptimal, ajoutez l'équipement : il est détecté automatiquement sur le réseau.
Programmez ses plages de fonctionnement, ou lancez-le d'un geste quand l'app vous signale du surplus.
Pour un petit circuit fixe (sans prise), un Shelly 1 Mini placé derrière l'appareil joue le même rôle — dans la limite de courant qu'il peut couper.
Sécurité — intervention électrique
Les schémas ci-dessus sont des schémas de principe, destinés à expliquer la logique de raccordement. Toute intervention sur le 230 V doit être réalisée hors tension et, en cas de doute, confiée à un électricien qualifié, dans le respect de la norme NF C 15-100. Un câblage non conforme présente un risque d'électrocution et d'incendie. Le pilotage direct par prise Shelly Plug S, lui, ne demande aucune intervention électrique.
